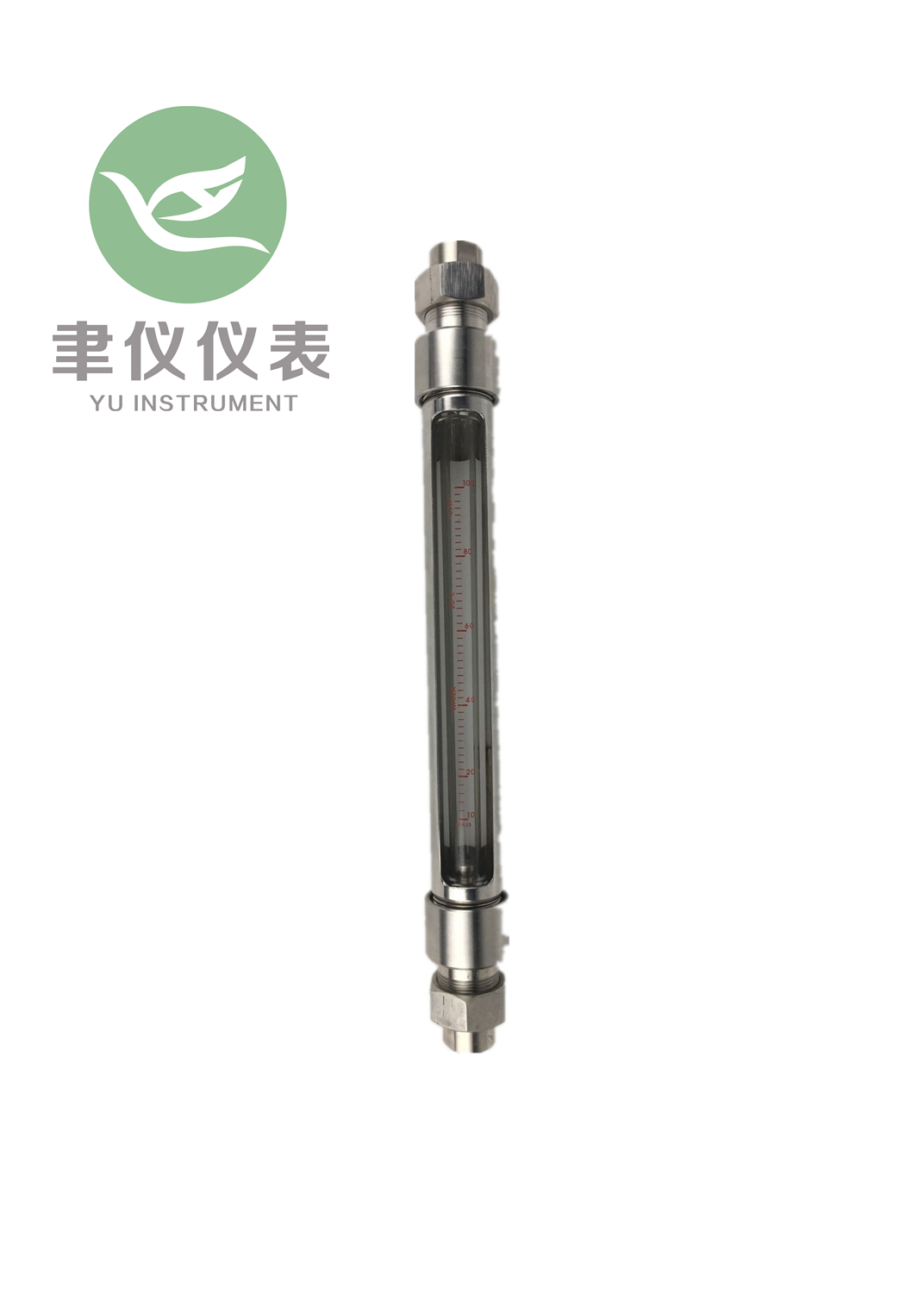

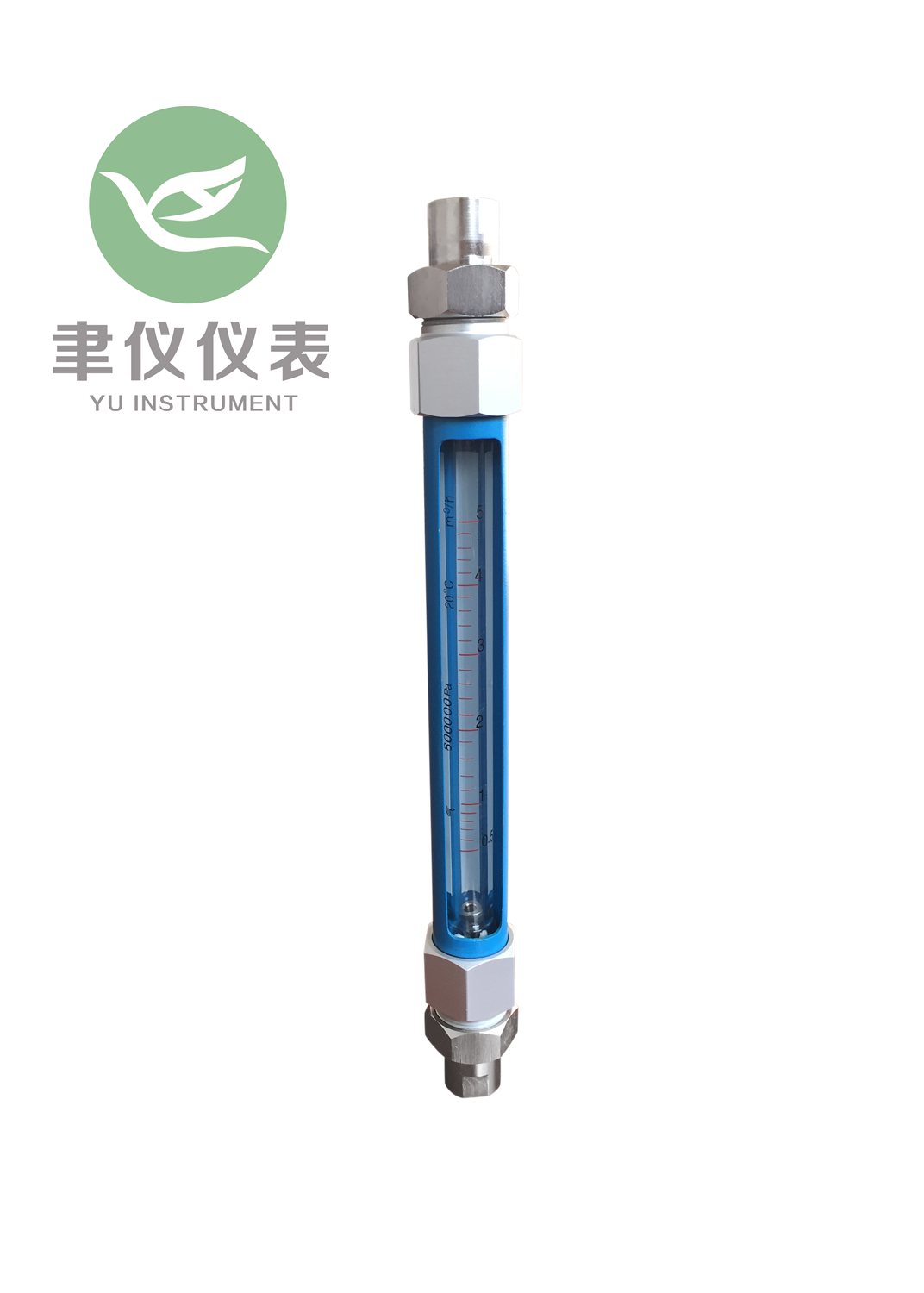

玻璃转子流量计
    发布时间: 2014-09-24 10:43

SHYYLZB系列玻璃转子流量计广泛应用于化工、轻工、制药、食品、造纸、环保和计量测试、科研等部门,测量单相非脉动流体(液体或气体)的流量。

玻璃转子流量计

一.概述
SHYY-LZB系列玻璃转子流量计(以下简称流量计)是用来测量非混浊液体、气体等单相介质流量的仪表之一。该仪表具有结构简单、维修和使用方便、价格便宜等优点。主要用于化工、石油、轻工、医药、化肥、化纤、电力、冶金、食品、制糖、燃料、造纸、环保及科研部门。
二.工作原理与结构
   仪表测量部分为一根垂直安装的玻璃锥管和管内的浮子所组成。锥管的大端向上,浮子随流量大小沿锥管轴线方向上下移动。当流体自下而上通过锥管时,由于流体的作用,浮子上下端面产生一差压,浮子在此差压作用下上升。当作用在浮子上的上升力与浮子所受的重力、浮力及粘性力三者的合力相等时,浮子便稳定在某一高度上。这时浮子在锥管中的高度与所通过的流量有对应关系。该高度就是流量大小的量度。
锥管上刻有流量刻度,流量计的读数按图一所示的读数位置读取流量示值。
图一  玻璃转子流量计读数位置
我公司生产的流量计的结构按口径不同可分为表盘式、可换式和固定式三种。

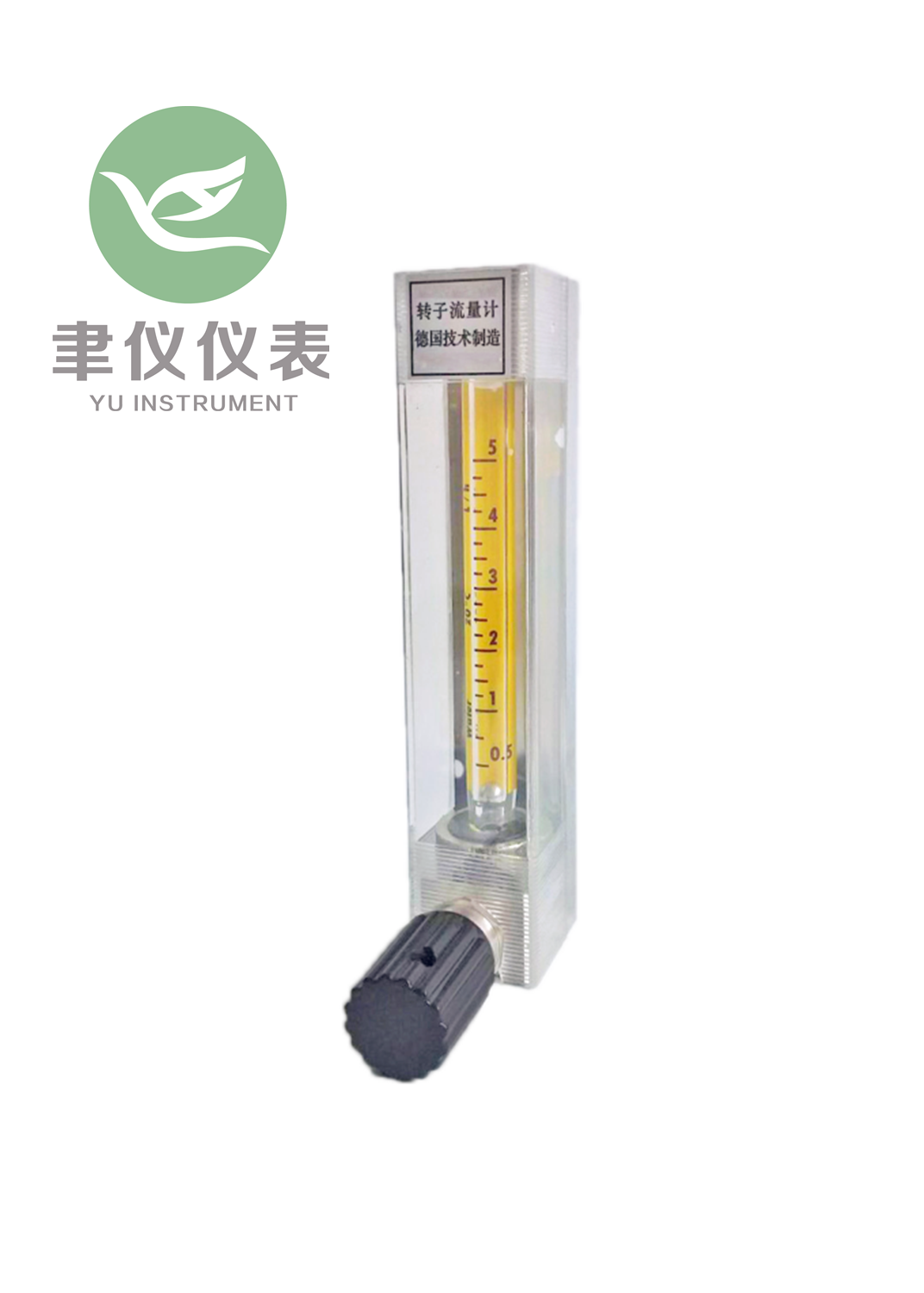

表盘式结构如图二所示,它适合于口径为4、6、10mm的流量计。主要支撑件是支板 2和带有针阀的下基座9及上基座3,针阀用于调节流经仪表的流量,流入、流出咀与管路用软管联接,支板上有两个螺孔用来固定仪表。

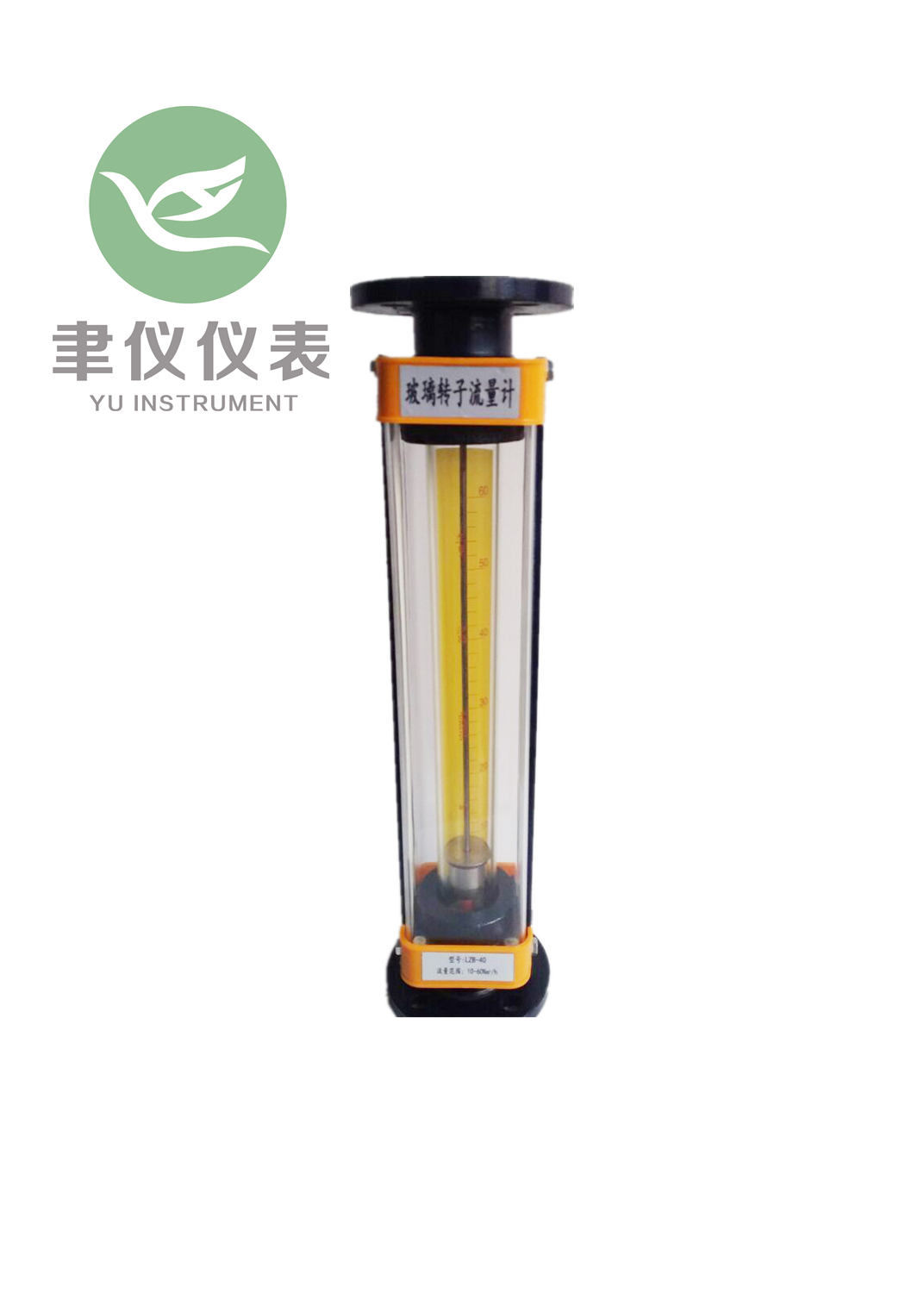

    可换式结构如图三所示,它适用于口径为15、25、40mm的流量计。带法兰基座1和内衬填料8通过两支板6与锥管相连接,以压紧盖7加以密封,镶有不锈钢或塑料等制成的镶套,以提高耐腐蚀性,基座的两法兰与管路相连接,只需将螺栓9(上下共8个)旋下,就能取出锥管,进行清洗或更换。固定式结构如图四所示,它适用于口径为50、80、100mm的流量计。基本结构与可换式相类同,但内部不装镶套且锥管不能单独拆卸。中间装一导杆,测量大流量时,可以保证浮子依然能顺着导杆上下平稳地滑动,也可保护锥管免遭损坏。
