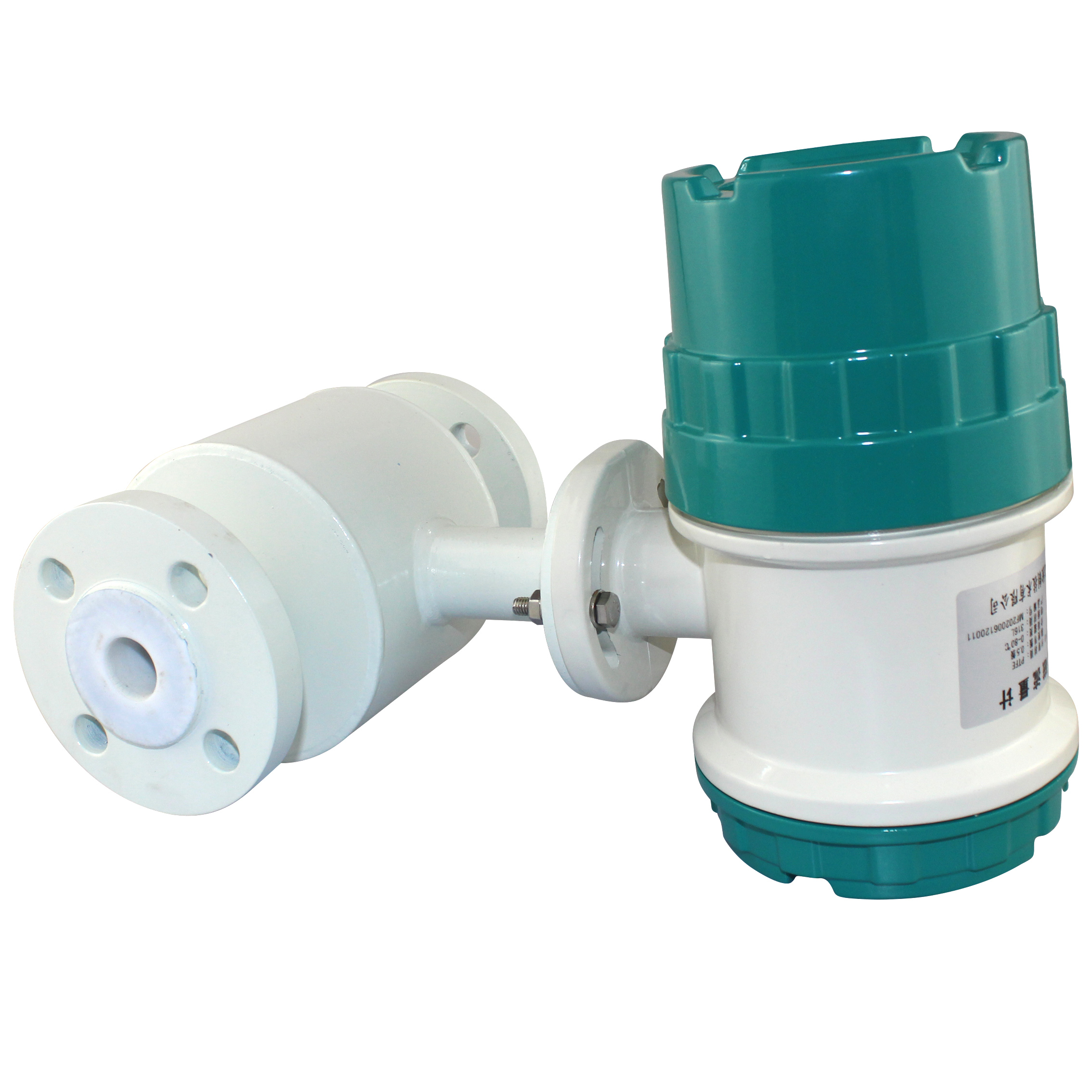

上海聿仪SHYYLD醋酸流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

二、SHYYLD智能醋酸流量计测量原理

SHYYLD智能醋酸流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为:

E=KBVD

三、SHYYLD智能醋酸流量计式中：

K---------仪表常数

B---------磁感应强度

V--------测量管道界面内的平均流速

D--------测量管道的截面内径

测量流量时，导电性液体以速度V流过直于流动方高的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4-20mA和0-1KHz输出。

四、SHYYLD智能醋酸流量计产品特点

全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达1500：1

超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。

采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。

采用SMD器件和表面贴装（SMT）技术，电路可靠性高。

管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

在现场可根据用户实际需要在线修改量程。

测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）

具有自检与自论断功能。

小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）

内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）

红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）

技术参数

流体温度：-40~250℃（普通型，插入式-40~120℃）100~350℃（高温型）

额定压力：GB 1.6MPa 2.5MPa 4.0MPa 6.4MPa、?DIN PN16 PN25 PN40、JIS 10K 20K 40K ANSI Class150 Class300 Class600

电导率：≥5μs/m

SHYYLD智能醋酸流量计电极材料：316不锈钢、哈氏合金B、哈氏合金C、钽、钛、铂金、碳化钨、镍等

SHYYLD智能醋酸流量计衬里材料：氯丁橡胶CR、聚四氟乙烯PTFE、改良性聚四氟乙烯PFA、聚氨酯橡胶PU等

表体法兰材质：304不锈钢、20#碳钢、其他订制

防护等级：IP65、IP68

供电电源：24VDC供电、3.6V锂电池供电(就地显示型)、24VDC和3.6V锂电池双电源供电、24VDC和3.6V锂电池双电源供电

信号输出：脉冲输出,4~20mA电流输出,RS-485、Ｈart、ＭodBus通迅等输出可供选择

结构形式：一体型和分体型

电气接口：M20*1.5

工作环境：环境温度{-35～60℃（无LCD）、5～60℃（带LCD）}湿度（5%~90%）

防爆等级：隔爆型Ex d IIBT3～6、本安型Exia IIC T3～6

转换器：全中文（英文可选）的LCD显示界面和操作界面可切换，可以显示瞬时流量、累计流量、有多种流量单位供选择。
