概述

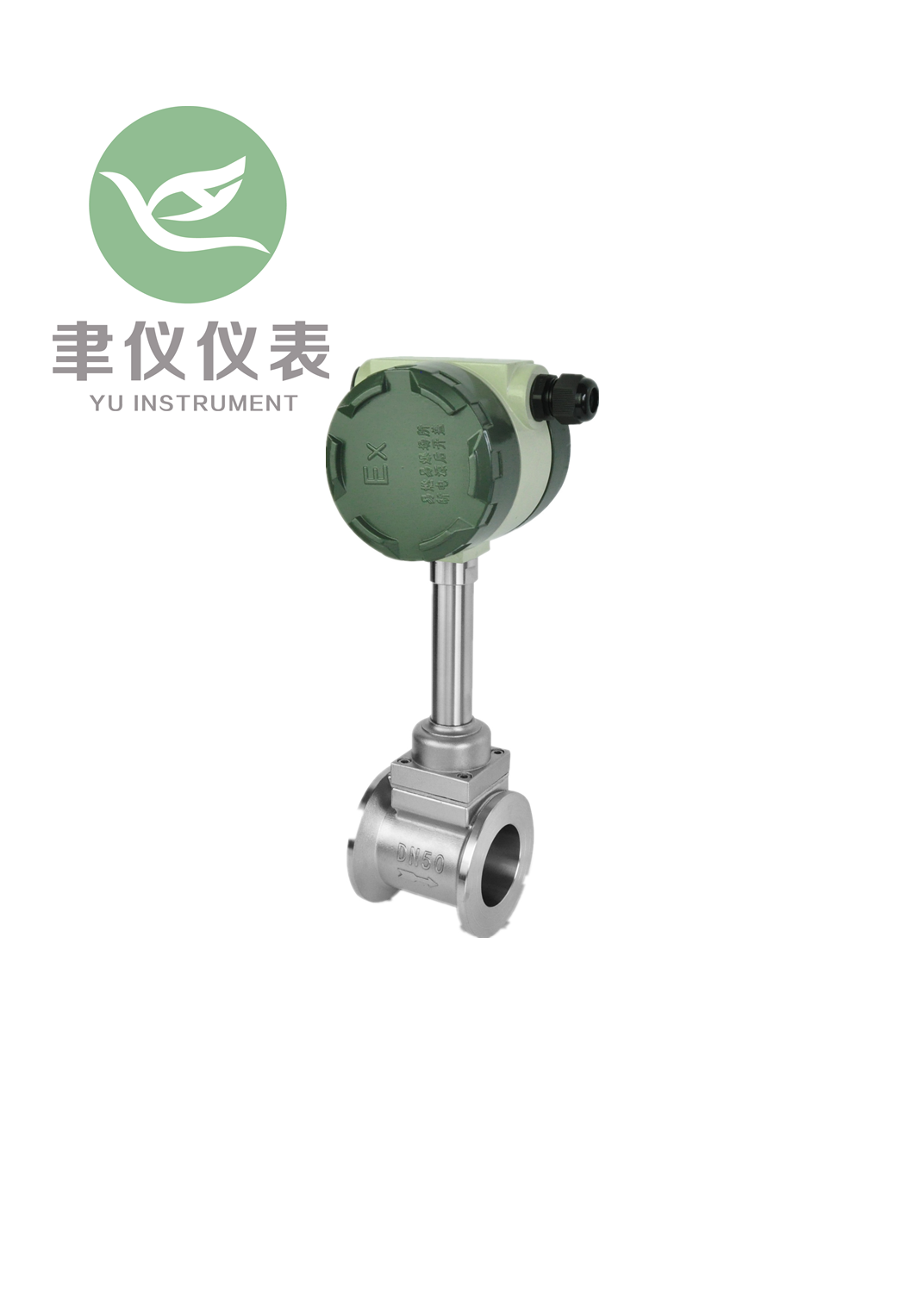

SHYYLUGB系列涡街流量仪表是流量测量和自动控制的重要仪表，可适用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。
●工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街。
1-旋涡发生体  2-压电传感器
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d                 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。
● 主要功能及特点
●具有较宽的测量量程范围、精确度高、压损小， 具有高可靠性和长期稳定性。
●结构简单，安装维护方便，无可动部件、无机械磨损。
●全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀性强。
●常用信号有脉冲或者模拟信号，信号稳定，抗干扰能力强。
●技术参数
●测量介质：液体、一般气体、蒸汽
●公称通径：DN15～DN300（满管式）、DN150～DN2000(插入式)、DN2000以上口径协议供货
●介质温度：-40～100℃（常温）、100～250℃（中温）、100～320℃（高温）
●公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)
●精    度：±1%R，±1.5%R（满管式）
±1.5%R，±2.5%R（插入式）
●供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二线制电流输出型）
3.6V锂电池、双供电
●本体材质：304(其它材料协议供货)
●防护等级：IP65(其它防护等级协议供货)
●环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
